Описание

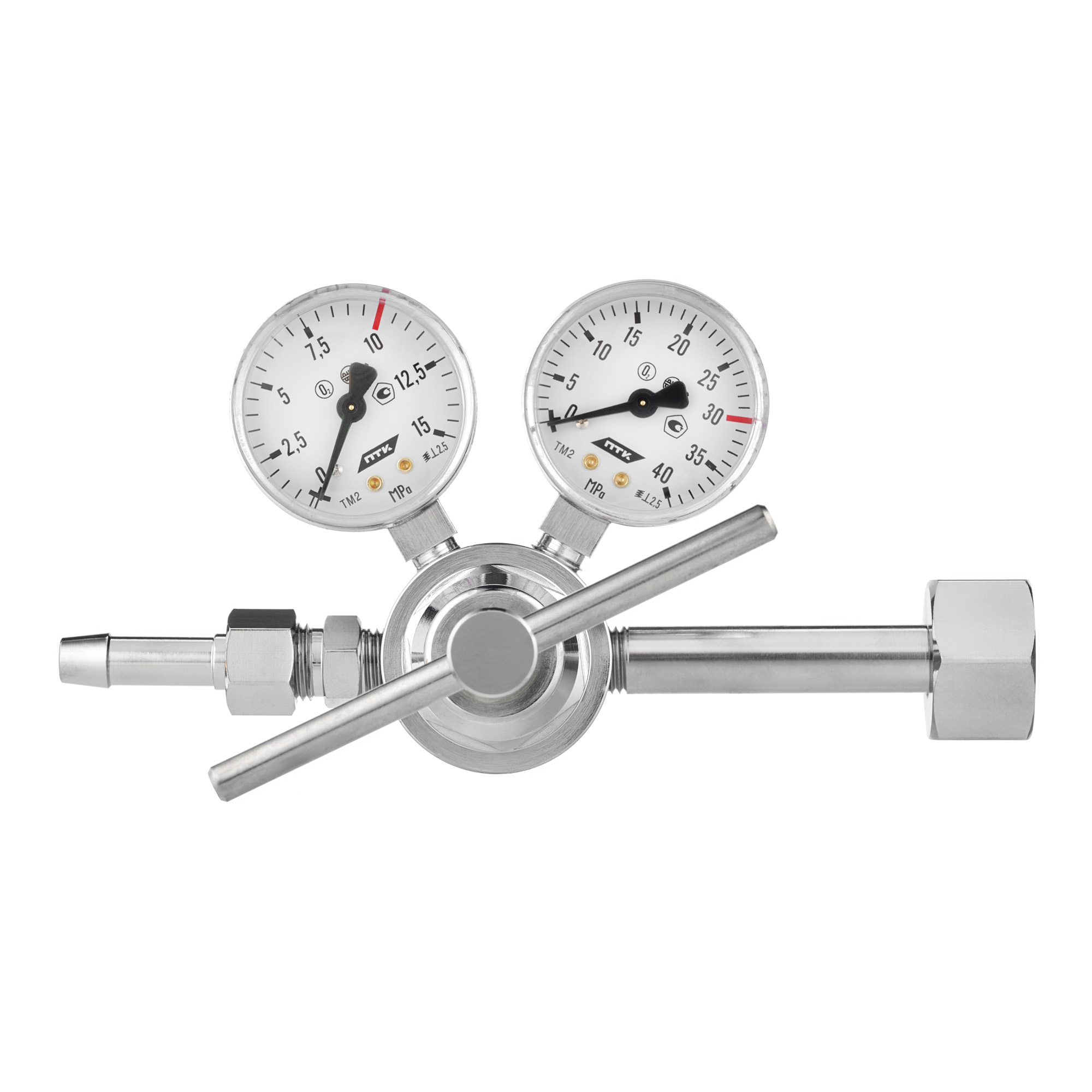

Редуктор высокого давления для баллонов с различными газами. Корпус редуктора изготовлен из латуни. В комплект поставки входит ниппель ø12 мм и с внутренним ø9 мм под пайку трубопровода.
Редуктор высокого давления РВД используется для понижения давления газа, поступающего из баллона, до рабочего давления и автоматического поддержания заданного значения давления на выходе.
Редуктор представляет собой одноступенчатое устройство с двумя манометрами, предназначенное для точной и стабильной подачи промышленных газов под высоким давлением. Конструкция обеспечивает надежную работу в различных технологических процессах, включая нефтехимию, криогенные установки, а также испытания трубопроводов и ёмкостей на герметичность.
Во входном штуцере установлен фильтр, улавливающий частицы размером более 50 мкм, что защищает внутренние элементы от загрязнения и износа.
Особенности редуктора высокого давления РВД:
- Рассчитан на работу при давлении до 10 МПа (100 бар), обеспечивает стабильное регулирование при различных расходах газа, включая газы с малыми молекулами (гелий, водород).
- Плавная и точная настройка давления за счет массивного винта задающего, применение бронзовых втулок снижает износ и увеличивает ресурс редуктора.
- Корпус и крышка изготовлены из латунного сплава с хромированным покрытием, обеспечивающего защиту от коррозии и долговечность.
- Высокая точность показаний манометров и стабильность выходного давления позволяют использовать редуктор в промышленных и лабораторных условиях.
- Редуктор укомплектован ниппелем, что позволяет использовать кислородные рукава с внутренним диаметром 9 мм без дополнительных переходников. А также латунным ниппелем диаметром 12 мм, с внутренним диаметром 9 мм, под пайку.
- Редуктор упакован в индивидуальную коробку, что исключает бой манометров и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.
Комплектация:
- Редуктор кислородный высокого давления РВД в сборе – 1 шт.
- Гайка накидная М16х1,5 – 1 шт.
- Ниппель диаметром 9 мм – 1 шт.
- Ниппель диаметром 12 мм, с внутренним диаметром 9 мм, под пайку трубопровода – 1 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики
| Редуцирующий газ: | Кислород / Инертные газы |
| Наибольшая пропускная способность, м³/ч: | 250 |
| Наибольшее давление газа на входе, МПа (кгс/см²): | 30 (300) |
| Наибольшее рабочее давление газа, МПа (кгс/см²): | 10 (100) |
| Присоединение к баллону: | Радиальное |
| Присоединительные размеры на входе — гайка накидная с внутренней резьбой: | G3/4-В |
| Присоединительные размеры на выходе — штуцер с гайкой (резьба) и ниппель (ø мм): | M16х1,5 и Ниппель 9 |
| Вес нетто, кг (не более): | 1,4 |
| Габариты редуктора в собранном виде, мм (не более): | 155х95х100 |
| Вес брутто, кг (не более): | 1,5 |
